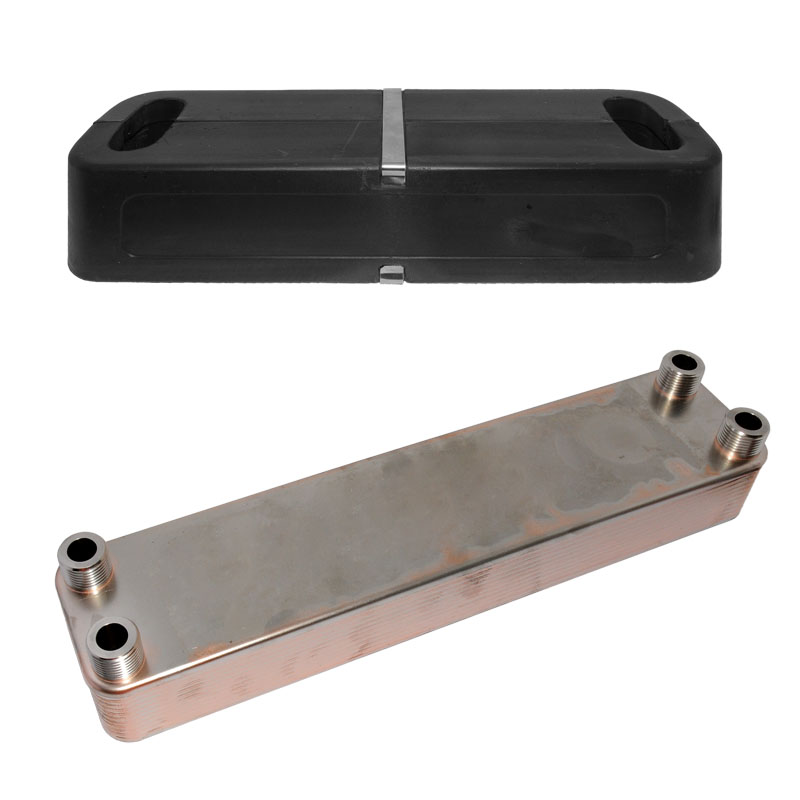

SWEP Plattenwärmetauscher gedämmt, 4x1" AG bis 20m2 Kollektorfläche

SWEP Plattenwärmetauscher gedämmt, 4x1" AG bis 20m2 Kollektorfläche

SWEP Plattenwärmetauscher gedämmt, 4x1" AG bis 20m2 Kollektorfläche

- bis 20m2 Kollektorfläche
- bis 21kW Systemtrennung, 800 l/h

Plattenwärmetauscher mit kurzer Bauform. Wärmeübertragende Platten, mit Spezialverfahren hartgelötet.
Kurze Bauform mit wenig Druckverlust für Solar auf Heizungsrücklauf oder Systemtrennung.
Gegenstrom-Verfahren, gestelllose Ausführung, inkl. Dämmung (max. Betriebstemperatur des PU-Schaumes 130 °C).

bei bis ca. 20 m2 Kollektorfläche:
- primär: 50 °C/35 °C, 3,6 kPa (800 l/h)
- sekundär: 30 °C/35 °C, 14,1 kPa

bis ca. 21 kW als Systemtrennung:
- primär: 60 °C/37 °C, 2,2 kPa (800 l/h)
- sekundär: 25 °C/48 °C, 2,7 kPa

- Werkstoff: AISI 316 (1.4401)
- Max. Betriebstemp.: 155/225 °C
- Max. Betriebsdruck: 31/27 bar
- Anschlüsse 4x 1" AG
- Maße (l/b/h): 520mm x 120mm x 60mm (ohne Dämmung)
- Gewindeabstand (mitte-mitte) 75mm - 480mm
- Gewicht: 3,2 kg
- Plattenanzahl: 20
- Dämmstärke: 25 mm
- Fabrikat: SWEP


Bestellnummer: SWE-IC25-020
