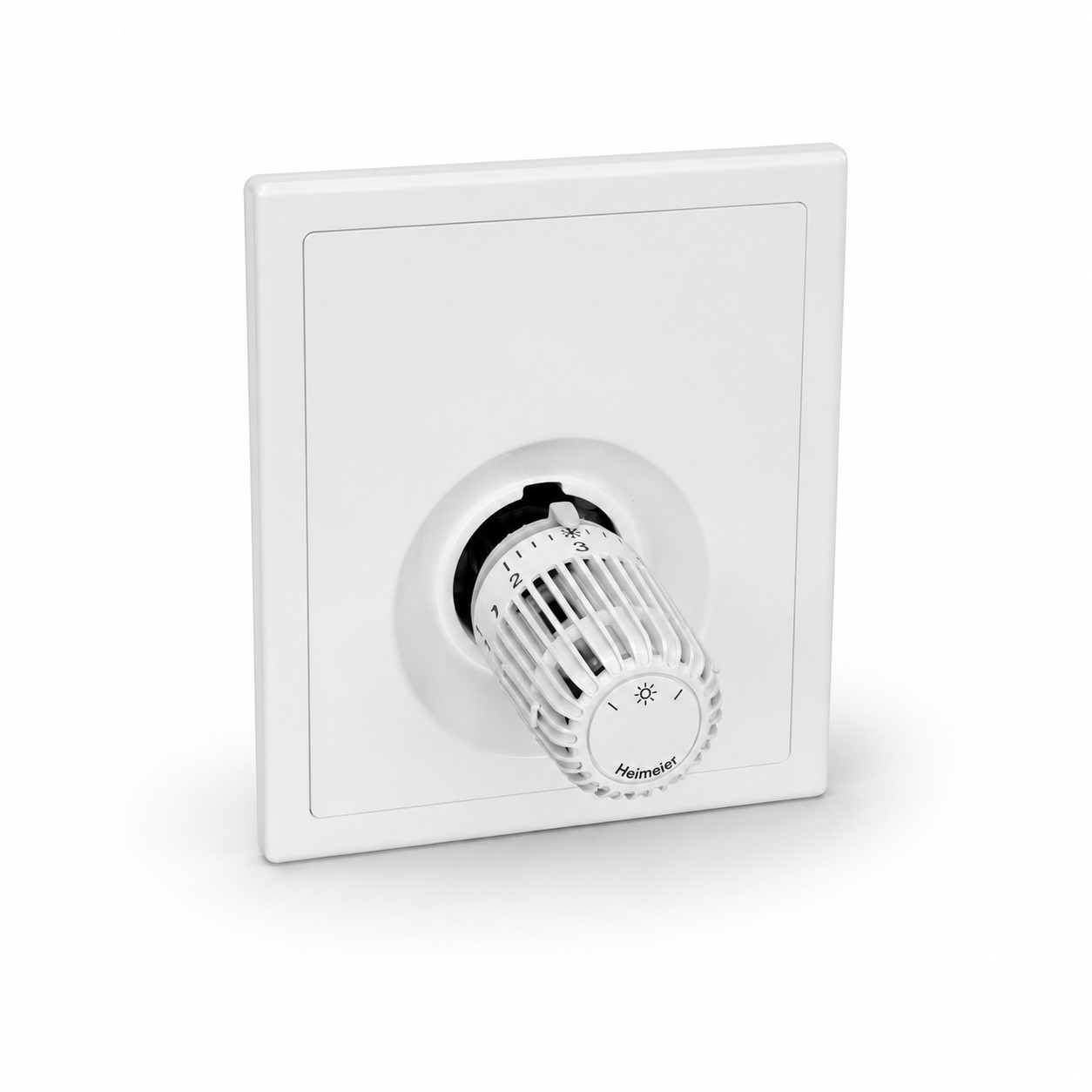

HEIMEIER Multibox K-RTL m. Thermostatventil u. Rücklauftemperaturbegrenzer 9301-00.800 RTL UP

Der IMI Heimeier UP-Kasten Multibox K-RTL ist ein Unterputz-Wandeinbaukasten in weiß RAL 9016, der ein Thermostatventil und einen Rücklauftemperaturbegrenzer kombiniert. Er ist für die dezentrale Einzelraumregelung von Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen konzipiert. Das System ermöglicht einen Ausgleich von bis zu 6 Grad bei nicht lotrechtem Einbau und umfasst Rahmen, Abdeckplatte und Befestigungsschienen.

Welche Heizflächen lassen sich mit der Multibox K-RTL dezentral regeln?

Die Multibox K-RTL von IMI Heimeier ist für die dezentrale Regelung von Fußbodenheizungen, Wandheizungen sowie kombinierten Fußboden-Radiatorheizungsanlagen vorgesehen. Dabei dient der Thermostatbereich der Einzelraumtemperaturregelung, während der Rücklauftemperaturbegrenzer auf eine Begrenzung der Rücklauftemperatur ausgerichtet ist.

Wie erfolgt die Raumtemperatur- und Rücklauftemperatursteuerung?

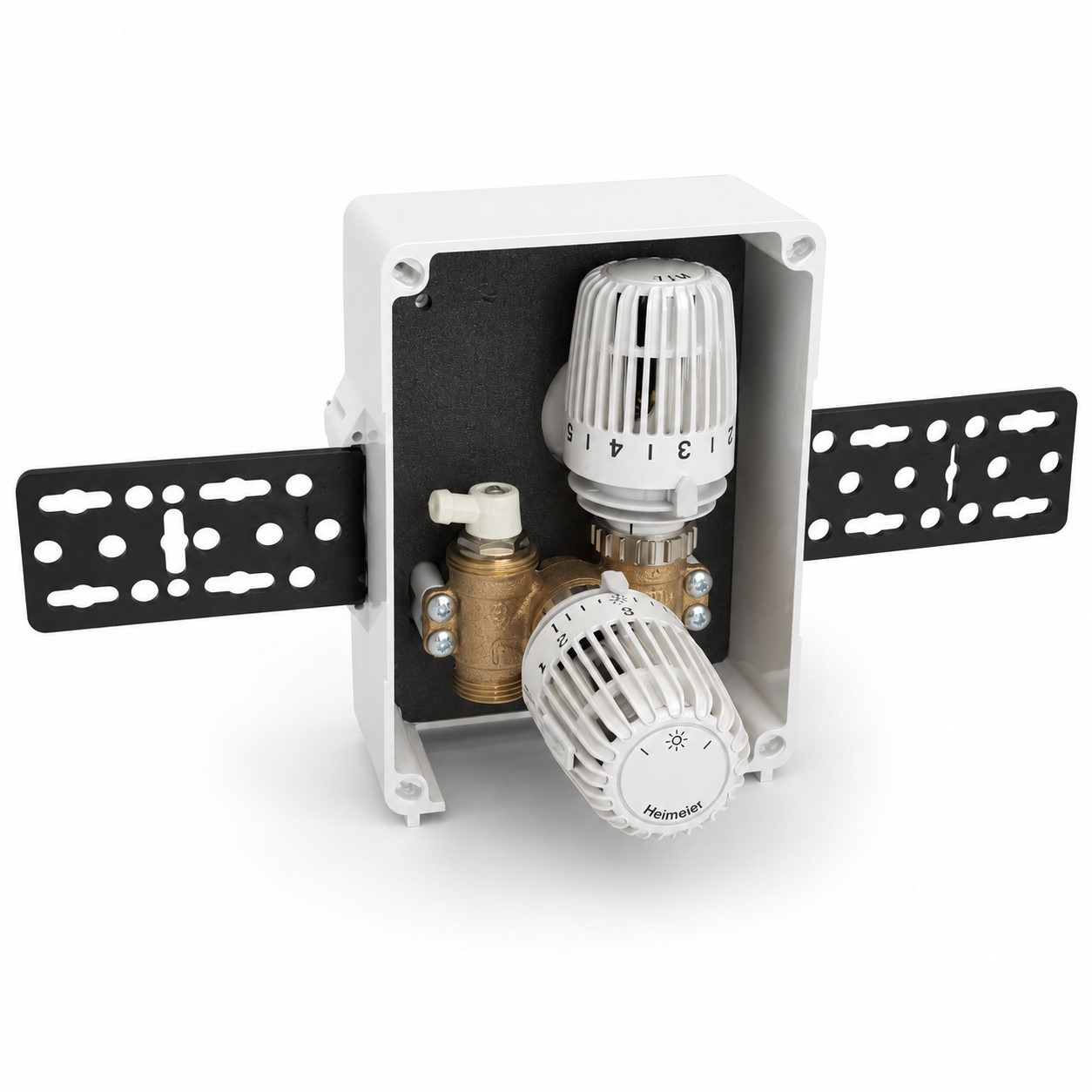

Die Steuerung erfolgt über ein Thermostat-Oberteil mit stufenloser Präzisions-Voreinstellung und einem Thermostat-Kopf K mit Sollwertbereich 6 °C bis 28 °C (Merkzahl 1-5). Zusätzlich ist ein RTL-Fühlerelement mit Sollwertbereich 0 °C bis 50 °C (Merkzahl 0-5) integriert, um die Rücklauftemperatur zu begrenzen. Der Sensor ist als fester Sensor/Thermostat ausgeführt.

Welche Montage- und Einbauvorteile bietet der Unterputz-Wandeinbaukasten?

Der UP-Kasten Multibox K-RTL wird als Wandeinbaukasten ausgeführt und lässt sich flexibel montieren. Ein Ausgleich von bis zu 6 Grad zu jeder Seite ist bei nicht lotrechtem Einbau möglich. Für die Montage ist eine Einbautiefe von 60 mm angegeben, zudem ist ein 30 mm Tiefenausgleich vorhanden. Die Abdeckung erfolgt mit verdeckter Schraubbefestigung, und die Befestigung über Befestigungsschienen ist vorgesehen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Details zeichnen das Ventil aus?

Für den hydraulischen Anschluss ist ein Außengewinde G 3/4 Zoll Eurokonus vorgesehen, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Thermostatanschluss ist mit M30 x 1,5 angegeben. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und ist inklusive Bauschutzkappe und Entlüftungsventil ausgeführt. Niro-Stahlspindeln mit doppelter O-Ring-Abdichtung sind beschrieben; äußere O-Ringe sind ohne Entleeren der Anlage auswechselbar. Eine Entlüftung ist vorgesehen. Der Kvs-Wert beträgt 1,35.

Technische Daten

• Einbautiefe: 60 mm
• Einbauhöhe: 183
• Einbaubreite: 131
• Rohranschluss: G 3/4 Zoll Eurokonus
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,35
• Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C
• Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C
• Farbe: Abdeckplatte und Thermostat-Kopf K weiß RAL 9016

Die IMI Heimeier Multibox K-RTL bietet eine effiziente Lösung zur Einzelraumtemperaturregelung und Rücklauftemperaturbegrenzung in kombinierten Fußboden-Radiatorheizungsanlagen, Fußboden- und Wandheizungen. Mit einer Einbautiefe von 60 mm, dem Thermostat-Kopf K mit Sollwertbereich 6 °C bis 28 °C und dem RTL-Fühlerelement mit 0 °C bis 50 °C sowie einem Kvs-Wert von 1,35 ermöglicht dieser Unterputz-Wandeinbaukasten in weiß RAL 9016 eine präzise Steuerung.

Lieferumfang

• 1x IMI Heimeier UP-Kasten Multibox K-RTL
• 1x Rahmen
• 1x Abdeckplatte
• 1x Befestigungsschienen
• 1x Bauschutzkappe
• 1x Entlüftungsventil
