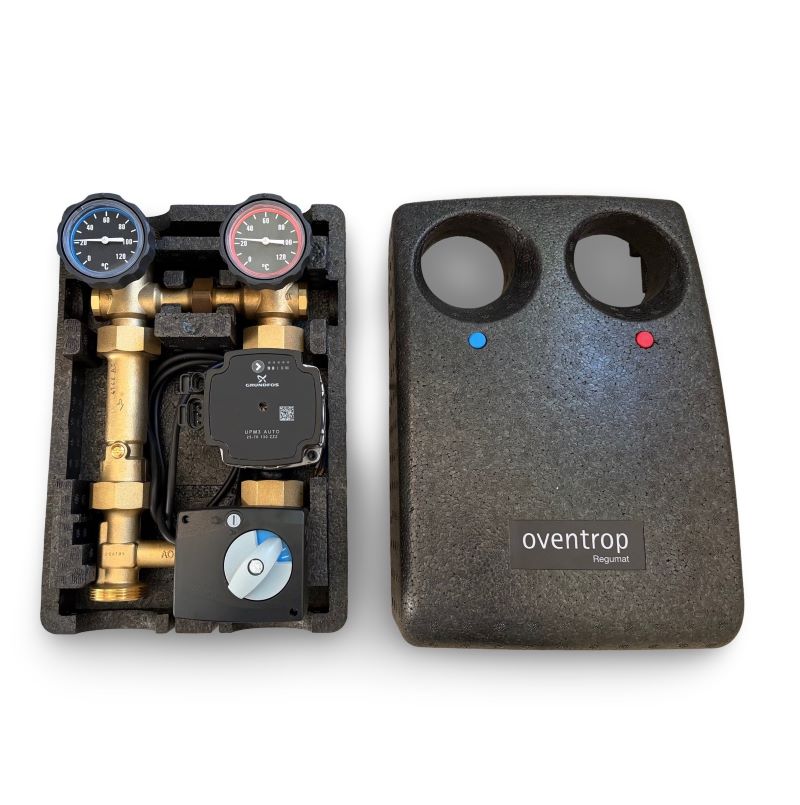

Oventrop Pumpengruppe Regumat M3-130 DN25 1355271 mit Grundfos UPM3 25-70 Auto mit AutoAdapt

Gemischte Heizkreisstation Regumat M3-130
DN 25, mit Grundfos UPM3 Auto 25-70

Für die Anbindung eines gemischten Heizkreises. Die Stationen beinhalten alle Armaturen, die für die Verbindung von Wärmeerzeuger, Pumpen und Rohrleitungen notwendig sind. Die Stationen ermöglichen das vor- und rücklaufseitige Absperren des Heizkreises. Das Sperrventil im Rücklaufstrang verhindert Fehlzirkulationen. Vor- und Rücklauf können vor Ort individuell gewechselt werden.

Die Stationen bestehen aus einer Absperreinrichtung mit zwei Kugelhähnen zum Absperren des Heizkreises, zwei Thermometern in den Handgriffen integriert zur Anzeige der Vor- und Rücklauftemperatur, einem Sperrventil zur Vermeidung von Fehlzirkulationen, einem Dreiwegemischer mit Stellmotor und einer Wärmedämmung. Je nach Ausführung ist zusätzlich ein Pumpenkugelhahn zum einfachen Pumpenwechsel ohne das Entleeren von Anlagenteilen enthalten.

Die Regumat Stationen zeichnen sich durch eine zeit- und platzsparende Montage der Heizkessel an die Rohrleitungssysteme aus. Es ist eine hohe Funktionssicherheit durch wartungsfreie Armaturen und hochwertige Materialien gegeben. Die Stationen können modular mit verschiedenem Zubehör erweitert werden.

• Ausführung: Gemischter Heizkreis
• Nennweite: DN 25
• Anschluss Heizkreis: G 1 1/2 AG flachdichtend
• Anschluss Wärmeerzeuger: G 1 1/2 AG flachdichtend
• Pumpenbaulänge: 130 mm
• Pumpentyp: mit Grundfos UPM3 Auto 25-70
• Vorlauf: Rechts
• Möglichkeit Vorlaufwechsel: Ja
• Länge: 197 mm
• Breite: 248 mm
• Höhe: 364 mm
• Armaturenlänge: 311 mm
• Achsabstand: 125 mm
• Wärmedämmung: Ja
• Universalwärmedämmung: Nein
• Wandhalterung: Nein
• Absperrbar: Ja
• Pumpenkugelhahn: Nein
• Pumpenkugelhahn mit Entleerungs-/Spülventil: Nein
• Überströmeinsatz: Erweiterbar
• Sperrventil: Ja
• Öffnungsdruck Sperrventil: 20 mbar
• Dreiwegemischer/Dreiwegemischventil: Ja
• Stellmotor: Ja
• Temperaturregelung: elektronisch
• Sicherheitstemperaturwächter: Nein
• Kvs: 4.3
• Empfohlener Einsatzbereich (?T = 20K, ?p = 100 mbar): 40 kW
• Max. Betriebstemperatur: 95 °C
• Max. Betriebsdruck: 10 bar
• Dichtgeprüft: Nein
Technische Daten Pumpe:
Diese Pumpenausführung wird intern mithilfe von drei wählbaren Regelungsarten zuzüglich AUTOADAPT geregelt.
-Fußbodenheizungsmodus und konstante Kurve bzw. konstante Geschwindigkeit.
Die Nassläufer-Pumpe hat eine Keramikwelle, Edelstahlrotorgehäuse, Verbundlaufrad, die alle zu einer langen Lebensdauer beitragen. Die Pumpe ist selbstentlüftend und hat eine einfache Auswahl des Steuermodus.
Die kompakte Bauweise passt in die gängigsten Installationen und Kessel. Pumpe und Motor bilden eine Einheit ohne Wellendichtung. Dies bedeutet, dass die Lager durch die gepumpte Flüssigkeit geschmiert werden. Diese Konstruktion gewährleistet einen wartungsfreien Betrieb.Das Pumpengehäuse besteht aus Grauguss und ist zur Verbesserung der Korrosionsbeständigkeit galvanisch beschichtet.


Eigenschaften:

- 3 konstante Kurven / konstante Geschwindigkeit
- 3 Proportionalkennlinien
- 4 Konstantdruckkennlinien mit fester Einstellung der Förderhöhe (4/5/6 oder 7m)
- Heizkörper (Radiator) Heizmodus
- Fußbodenheizungs Modus
- Energieoptimiert, entspricht der ErP-Richtlinie
- Entriegelungsschraube an der Vorderseite zum Loslösen der Motorwelle.
- Läuft zuverlässig und effizient selbst unter schwierigsten Bedingungen
- Einstellbarer und flexibler Einbaustecker mit zwei möglichen Kabelverschraubungen.
- keine Wartung erforderlich
- Geräuscharmer Betrieb
- einfache Montage



Technische Daten:

Förderhöhe max.: 7,2m

Fördermenge max.: 3,8m³/h

Mediumtemperatur : max. 110°C

Umgebungstemperatur: 0°C...55°C

Betriebsdruck: max.10 bar

Rohranschluß: DN 25 -> 1" oder ca. 32mm

Überwurf: G 1 1/2" (Schlüsselweite ca.53mm)

Pumpengewinde: 1 1/2" oder ca. 45mm

Einbaulänge: 130 mm

Leistung : 2W-52W

Schaltstufen: geregelt

el. Anschluß: 230V/50HZ

Isolationsklasse: F

Hersteller: Oventrop GmbH & Co. KG



Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.




GPSR Informationen zur Produktsicherheit (General Product Safety Regulation)
Hersteller:

Oventrop GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
E-Mail mail@oventrop.com


Bestellnummer: 1355271UPM3
