Afriso Minipufferspeicher - hydraulische Weiche für 2 Wärmeerzeuger

¦ 50 Liter Speicherkapazität

¦ Platz sparende, wandhängende Instalation, variables Anschlusssytem

¦ Einbindung von 2 Wärmeerzeugern möglich

¦ Montagemöglichkeit für elektrischen Heizstab

¦ Optimale Schichtung durch Wärmeleitsystem

Anwendung:

Pufferspeicher für dem Einsatz als Wärme- oder Kältespeicher in geschlossenen Heizungsanlagen

nach EN 12828. Der Speicher ermöglicht die Einbindung von bis zu zwei Wärmeerzeugern und einem

zusätzlichen elektrischen Heizstab. Der Anschluss zum Heizkreis fungiert als hydraulische Weiche und

ist für den direkten Anschluss an die AFRISO Kesselverteiler KSV oder Pumpengruppen PrimoTherm® ausgelegt.

Im Betrieb mit einer Wärmepumpe wird ein ausreichendender Volumenstrom sichergestellt

und ein Takten der Wärmepumpe aufgrund von fehlendem Anlagenvolumen entgegengewirkt. Zudem

sorgt der Pufferspeicher dafür, dass genügend Wärmekapazität für das Abtauen des Außengerätes

vorhanden ist.

Allgemeine Beschreibung:

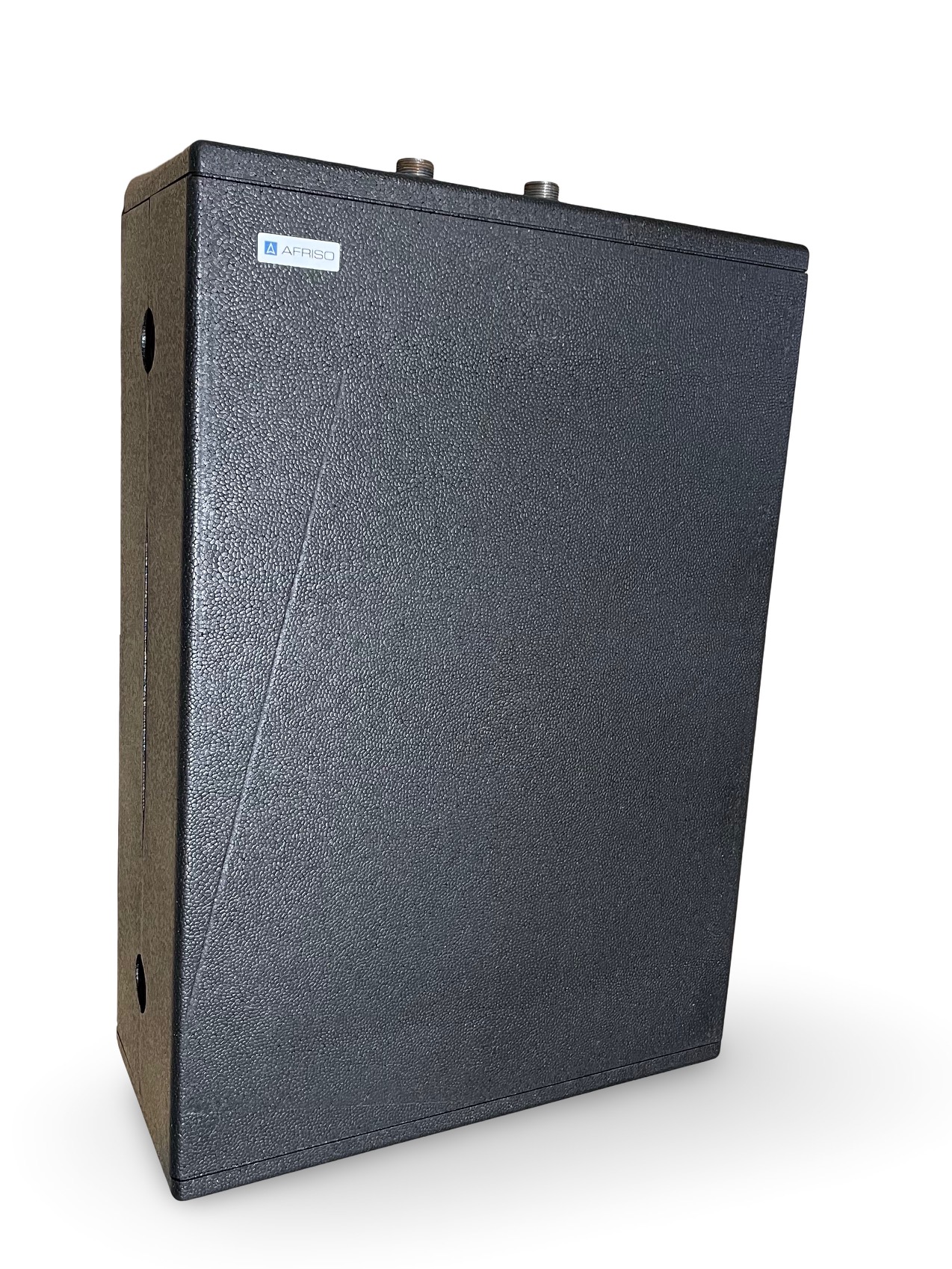

Kompakter Pufferspeicher bestehend aus einem rechteckigen Stahlbehälter mit 50 Liter Speicherkapazität

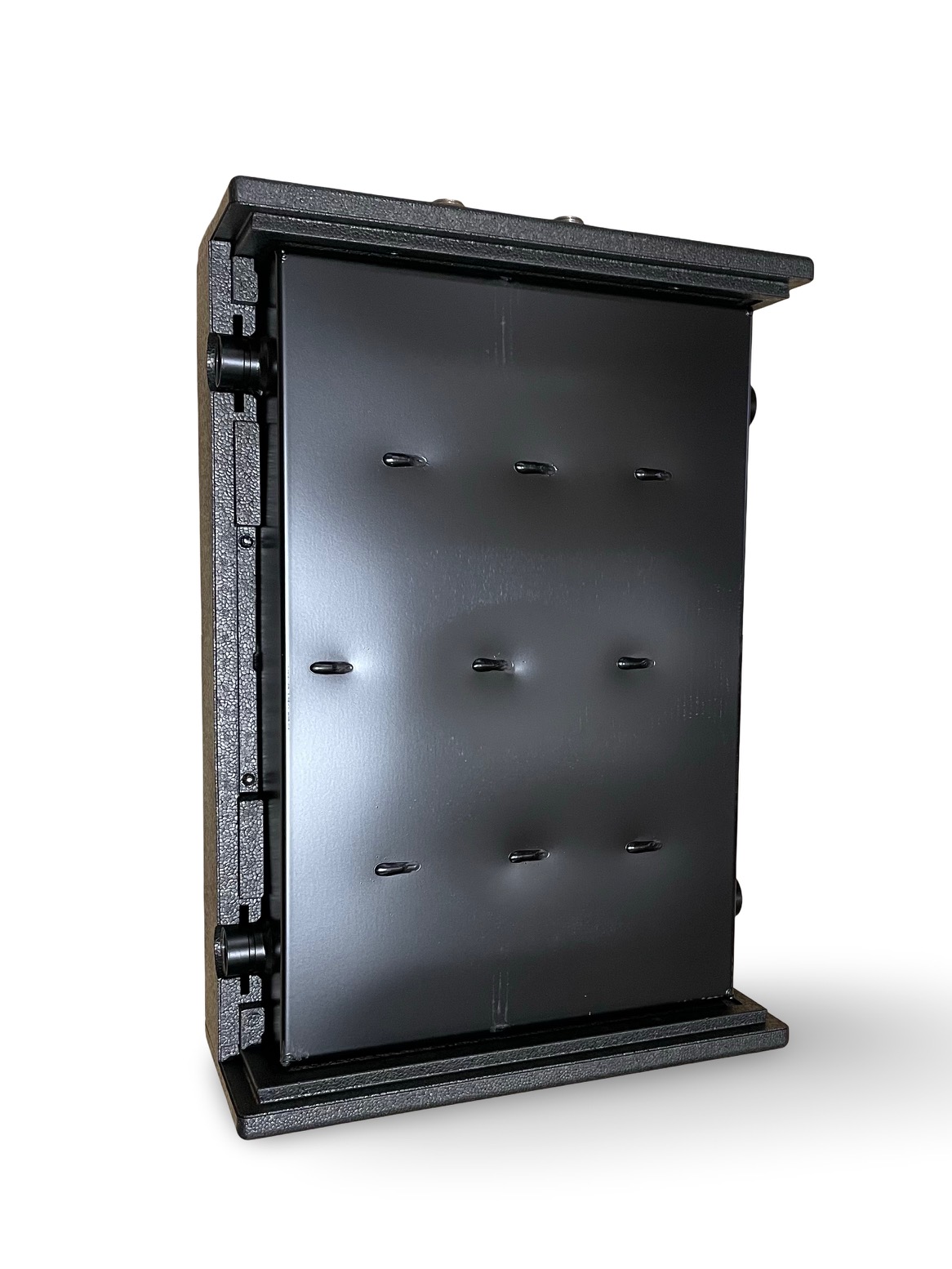

und einer äußeren, formschlüssigen Wärmedämmung. Im Inneren des Behälters befindet

sich ein Leitblech, das für eine geschichtete Temperaturverteilung im Speicher sorgt und damit die

kontrollierte Vermischung von Vor- und Rücklauf ermöglicht. Durch die seitlichen Anschlüsse - wahlweise

rechts oder links - ist eine Anpassung an die örtlichen Gegebenheiten sehr einfach möglich.

Die Montage erfolgt wandhängend mittels Wandkonsolen. Eine Bohrschablone in der Verpackung erleichtert

die Positionierung.

Die Pufferspeicher der Serie ABT entsprechen der EU-Verordnung 812/2013 und der EU-Verordnung 814/2013.

Technische Daten:

Speicherkapazität 50 Liter

Anschlüsse - Wärme-/Kälteerzeuger: 4 x G1¼ IG

Heiz-/Kühlkreis, Kesselverteiler: 2 x Verschraubung G1 IG x G1½ ÜM

Heizstab: G1 1/2 IG

Betriebsdruck Max. 3 bar

Medium Heizungswasser oder Wasser-Glykol-Gemisch

Temperatureinsatzbereich Umgebung: 0 / 60 °C

Medium: 5 / 90 °C

Material:Speicher: Stahlblech (4 mm)

Wärmedämmung: Polypropylen EPP

Gewicht 30 Kg

Abmessungen (B x H x T) 842 x 555 x 252 mm

Länge Heizstab Max. 360 mm

Energieklasse (gemäß EU-Verordnung 812/2013) C

Warmhalteverluste 56,4 W

Lieferumfang

¦ 2 x Verschraubung G1 IG x G1½ ÜM für Heizkreis

¦ 1 x Verschlussstopfen G1½ für Anschluss Heizelement

¦ 2 x Verschlussstopfen G1¼ für Wärme-/Kältequellenanschluss

¦ 1 x Verschlussstopfen G½ für Schnellentlüfteranschluss

¦ 1 x Schnellentlüfter mit Montageventil R½

¦ 2 x Wandkonsolen

¦ Bohrschablone



Bestellnummer: 6805000
