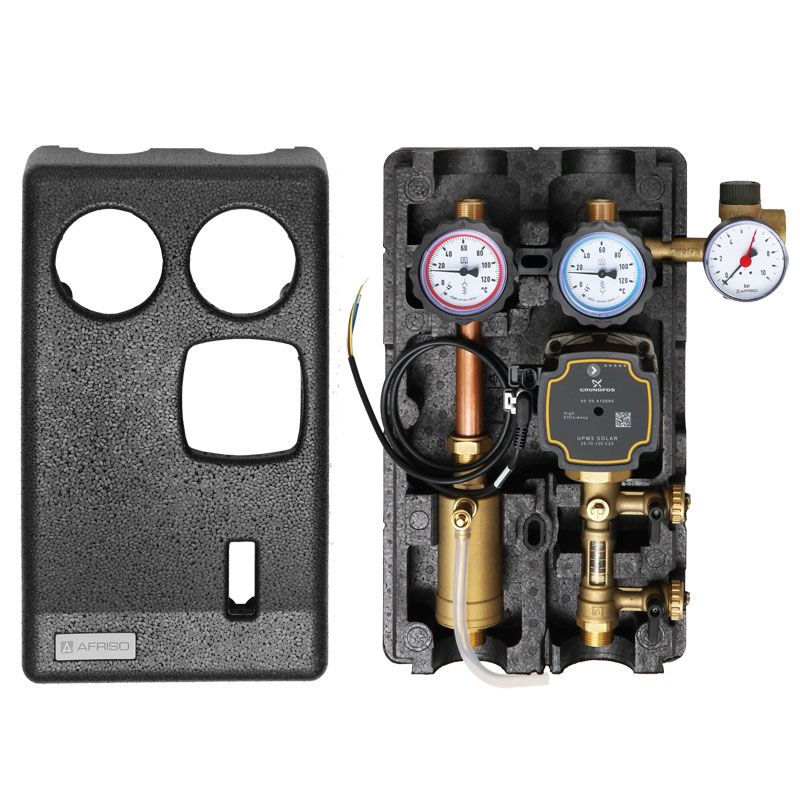

Afriso Solarpumpengruppe PrimoSol 130-4 8-38 l/min Zweistrang Solarstation mit Grundfos Klasse A Pumpe PWM 77018


Falls Sie die Pumpe über PWM Signal ansteuern möchten, müssten Sie noch den Afriso PWM Stecker mit der Artikelnummer 77015 dazu bestellen.


Vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe Wahlweise mit Durchflussmesser
mit Kugelhahn, integrierter Befüll- und Spüleinrichtung und Entlüftertopf zur
Entgasung des Wärmemediums im Vorlaufstrang


Solarpumpengruppe/-Strang zur Verbindung von Kollektor und Speicher in eigensicheren,
geschlossenen
thermischen Solaranlagen. PrimoSol® 130-4 wälzt Wärmeträgerflüssigkeiten wie z. B. Wasser-
Glykol-Gemische im Gesamtsystem um.
Komplette, fest vormontierte und auf Dichtheit geprüfte Solarpumpengruppe/-Strang mit allen
erforderlichen
Sicherheits- und Funktionsbauteilen, formschlüssige Isolation inklusive.
Der Pumpenstrang (Rücklauf/kalt) besteht je nach Ausführung aus:
Umwälzpumpe
Durchflussmesser mit Kugelhahn zur Absperrung pumpenseitig mit Flansch und Überwurfmutter
G1½. Messbereich: 8-38 l/min. Mit integrierter Befüll- und Spüleinrichtung, Systemanschluss:
G¾ Außengewinde.
Kombihahn mit Systemanschluss G¾ Außengewinde, pumpenseitig mit Flansch und Überwurfmutter
G1½. Mit integrierter aufstellbarer Schwerkraftbremse und Thermometer im Handrad (blaue
Kennung, Anzeigebereich 0/120 °C).
Sicherheitsgruppe mit Anschluss für Ausdehnungsgefäß. Mit Solarsicherheitsventil 6 bar, Ausgang
Rp¾ Innengewinde, Manometer Ø 63 mm, 0/10 bar, Montageventil.
Der Vorlaufstrang besteht aus (nur 130-4):
Kombihahn mit aufstellbarer Schwerkraftbremse und Thermometer im Handgriff
(rote Kennung, Anzeigebereich 0/120 °C) mit Systemanschluss G¾
Entlüftertopf zur Entgasung des Wärmeträgermediums mit Systemanschluss G¾.
Transparenter Schlauch 200 mm als Entlüftungshilfe.
Die Isolation dient gleichzeitig als sichere Transportverpackung.
Das Sicherheitsventil der Sicherheitsgruppe entspricht der Druckgeräte-Richtlinie 97/23/EG.


Achsabstand 100 mm
Systemanschlüsse G¾ Außengewinde
Temperatureinsatzbereich Umgebung: Tmax = 40 °C
Medium: Tmax = 120 °C, kurzzeitig Tmax = 160 °C
Anlagendruck Max. 6 bar
Durchflussmesser 8-38 l/min
Isolation Polypropylen EPP
Umwälzpumpe Grundfos UPM 3 Solar 25–75
Baulänge: 130 mm Schutzart IP 42
Versorgungsspannung AC 230 V, 50 Hz
Leistungsaufnahme/Förderhöhe
19 W/4,5 m
28 W/5,5 m
35 W/6,5 m
45 W/7,5 m

Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.

Bestellnummer: 77018
