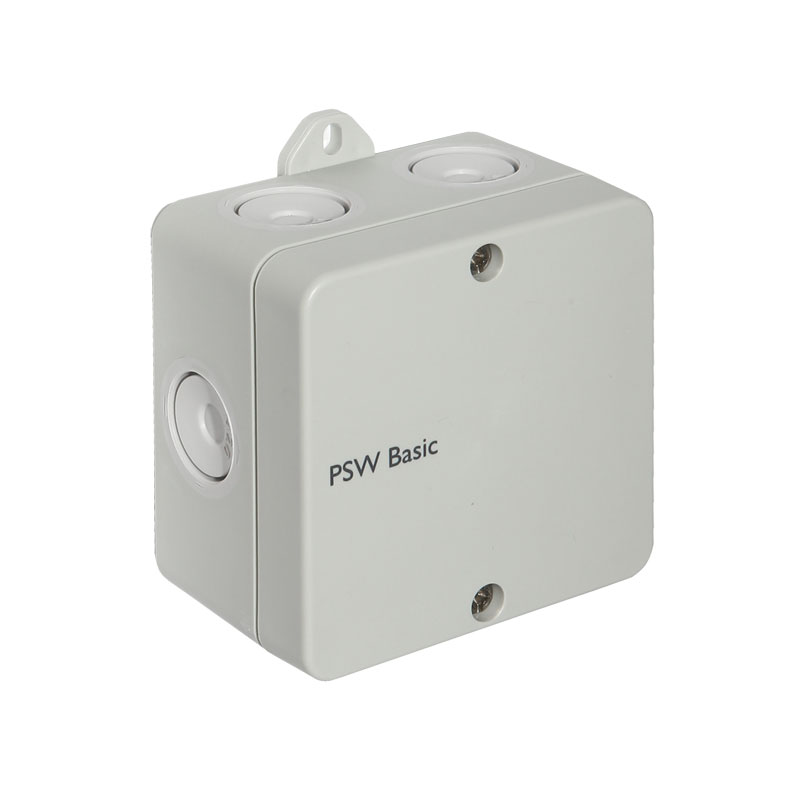

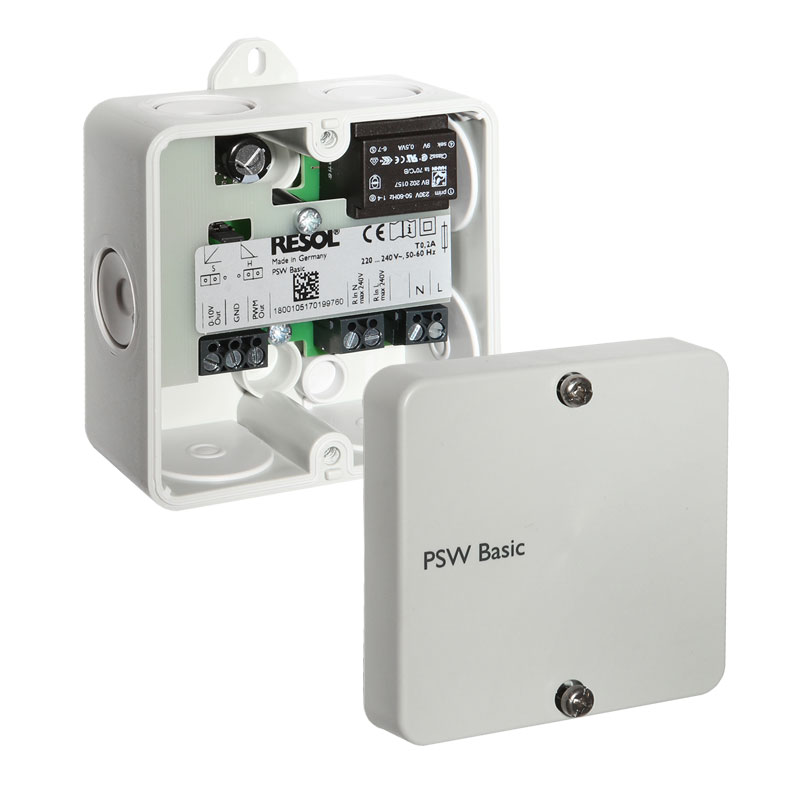

RESOL Pumpensignalwandler PSW Basic wandelt Phasenanschnitt in ein PWM oder 0-10V Signal um 18001050

RESOL Pumpensignalwandler PSW Basic wandelt Phasenanschnitt in ein PWM oder 0-10V Signal um 18001050

RESOL Pumpensignalwandler PSW Basic wandelt Phasenanschnitt in ein PWM Signal um 18001050


Hocheffizienzpumpen Einsetzen ohne den Regler zu tausch

Der Pumpensignalwandler PSW Basic erlaubt den Anschluss drehzahlgeregelter Hocheffizienzpumpen
mit PWM- oder 0-10-V-Steuereingang an Regler ohne entsprechenden Ausgang.
Er dient dazu, bei einem Pumpenwechsel ohne Regleraustausch die drehzahlgeregelte Ansteuerung der Pumpe zu gewährleisten.
Der PSW Basic ist klein, leicht zu montieren und einfach anzuschließen.
Er deckt einen Großteil der gängigsten Signalkombinationen abund aus dem Eingangssignal
eines drehzahlregelungsfähigen Halbleiterrelais macht er wahlweise ein PWM- oder
0-10-V-Signal, auf Wunsch auch invertiert.


- Kein Austausch des Reglers notwendig
- Für Solar- und Heizungspumpen
- Ausgangssignal PWM oder 0-10 V
- Invertierung des Ausgangssignals möglich


Eingänge: Pulspakete, Phasenanschnitt, Phasenabschnitt
Ausgänge: PWM / 0-10 V
PWM-Frequenz: 625 Hz +-15 %
PWM-Spannung: 11 V
Versorgung: 220 ... 240 V~ (50 ... 60 Hz)
Anschlussart: Y
Leistungsaufnahme: max. 1,5 VA
Wirkungsweise: 1.Y
Bemessungsstoßspannung: 2,5 kV
Funktionen: Signalwandler, Umwandlung eines
drehzahlgeregelten 230-V-Ausgangssignals in ein
PWM- oder 0-10-V-Signal.
Gehäuse: Kunststoff
Montage: Wandmontage
Schutzart: IP 20 / EN60529
Schutzklasse: II
Umgebungstemperatur: 0 ... 50 °C
Verschmutzungsgrad: 2
Maße: 80 x 80 x 53 mm

Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.

Bestellnummer: 9702769
