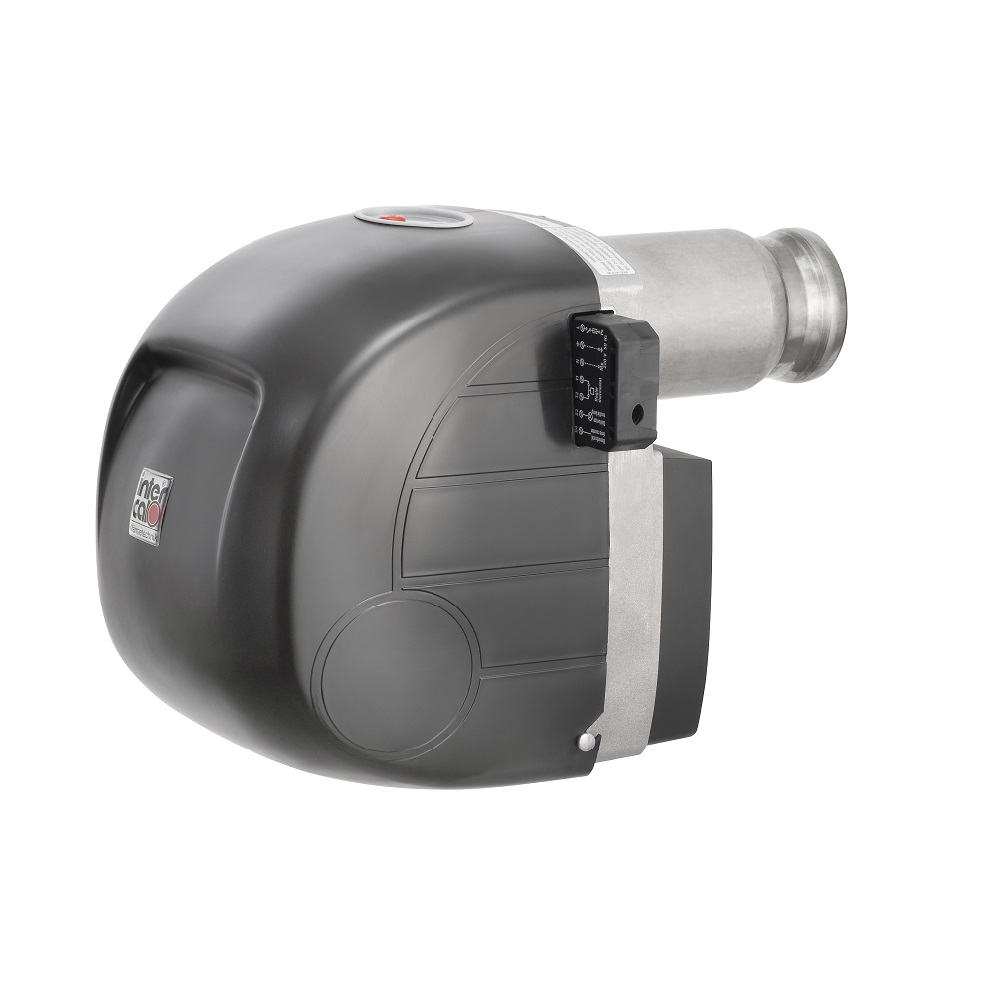

Intercal SGN 100H Gas-Gebläse-Brenner von 15 bis 45 kW / einstufig, 88.60100-5100

Intercal SGN 100H Gas-Gebläse-Brenner von 15 bis 45 kW / einstufig, 88.60100-5100

für Kesselleistung 13 - 40 kW
CE-0085AQ0916
geprüft nach DIN EN 676,
mit Gasarmaturenblock,
Anschluss Rp 3/4 für Erdgas H/L
Gasfließdruck 20 mbar,
oder Bio-Erdgas,
Gewicht ca. 13kg
Schaltung einstufig mit Vorbelüftung,
Magnetventil langsam öffnend,
geeignet für Guss-/Stahl-Heizkessel
Der Brenner besteht aus:
- Spiralgehäuse (Leichtm. Druckguss)
- Brennerrohr in leistungsbezogener
Abstufung
- Hochleistungsmischsystem mit Gaslanze,
verschiebbar
- Gehäusedeckel mit Funktionsteilen
- Elektromotor mit Betriebskondensator
- Hochleistungsgebläserad
- Luftdruckschalter
- Gasfeuerungsautomat nach DIN EN 298
- Ionisationssonde zur Flammen-
überwachung
- Zündtransformator, Störgrad < N
- Zündelektrodenblock (Zündkabel
steckbar)
- Gasarmaturenblock mit Filter, Gas-
druckwächter, Gasdruckregler, Magnet-
ventil 1 langsam öffnend, schnell
schließend, Magnetventil 2 als Sicher-
heit (Magnetventile Klasse A), auf dem
Gehäusedeckel aufgebaut.
- Abdeckhaube
- Anschlussstecker nach DIN 4791
- Klemmflansch DIN EN 226
- Brennerdichtung und Anschluss-
Schrauben
- Schnellverschlüsse und Service-Auf-
hängung zur Vereinfachung der Wartung
Der Brenner ist warmerprobt
Netz-Anschluss: 230 V, 50 Hz
Leistungsaufname im Betrieb 0,16 kW
Stromaufnahme im Betrieb ca. 1,1 A





Wichtiger Hinweis:



Um Risiken für die Gesundheit auszuschließen, dürfen Montage, Inbetriebnahme, Wartung, Inspektion und Reparaturen ausschließlich durch qualifizierte und autorisierte Fachbetriebe durchgeführt werden (z. B. Heizungsfachbetriebe oder zertifizierte Installationsunternehmen).







Bitte lesen und berücksichtigen Sie beim Einbau alle mitgelieferten Installations-, Betriebs- und Wartungshinweise sowie die Zulassungen der jeweiligen System- und Produktkomponenten. Besonders bei Wärmeerzeugern gilt häufig, dass nur speziell für das jeweilige Gerät zugelassene Abgasführungen verwendet werden dürfen. Zur ordnungsgemäßen Nutzung gehört zudem, die in den genannten Unterlagen aufgeführten Inspektions- und Wartungsintervalle einzuhalten.





Bestellnummer: 88.60100-5100
