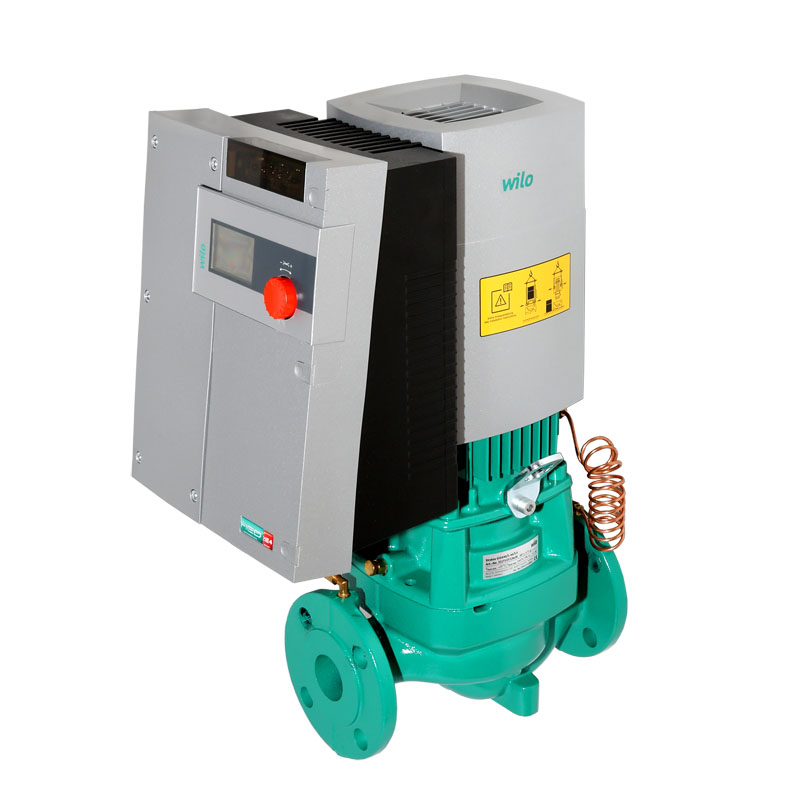

Wilo Stratos GIGA 100/1-17/3,7-R1 DN100 3,7kW Inlinepumpe Trockenläuferpumpe 2170190

Hocheffizienz-Inlinepumpe mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2 und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruckkreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Stratos GIGA ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion:

• Einstufige Niederdruck-Kreiselpumpe mit ungeteilter Welle in Blockbauweise
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
• Flansche PN 16 - gebohrt nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung S1 empfohlen bei Wasser-/ Glykol Gemischen mit Anteilen Glykol bis max. 50 % Volumenanteil und einer Medientemperatur von -20 °C bis max.+110 °C und auch bei Ölanteilen im Wasser/Glykol-Gemisch.
• Anschlussspannungen: 3~480 V ±10 % 50/60 Hz; 3~440 V ±10 % 50/60 Hz; 3~400 V ±10 % 50/60 Hz; 3~380 V -5 % +10 % 50/60 Hz

Zubehör:

• Konsolen für Fundamentbefestigung
• Differenzdruckgeber-Sets 0-10 V für Pumpen in der Ausführung ...-R1
• IR-Stick
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN

Serienmäßige Ausrüstung:

• Grüne-Knopf-Handbedienebene für:

• Pumpe Ein/Aus

• Wahl der Regelungsart: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)

• Sollwert- bzw. Drehzahleinstellung

• Konfiguration der Betriebsparameter

• Fehlerquittierung

• Pumpendisplay zur Anzeige von:

• Regelungsart

• Sollwert (z.B. Differenzdruck oder Drehzahl)

• Fehler- und Warnmeldungen

• Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)

• Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)

• Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)

• Gerätedaten (z.B. Pumpenname)

• Betriebsart (nur im Doppelpumpenbetrieb: Haupt-/Reservebetrieb, Parallelbetrieb)

• Status der Druckwert-Korrektur

Zusatzfunktionen:

• Analoge Schnittstellen 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, integriertes Doppelpumpenmanagement, zwei konfigurierbare Melderelais für Betriebs- und Störmeldungen, konfigurierbares Fehlerverhalten zugeschnitten auf Heizungs- und Klimaanwendungen, Zugriffssperre an der Pumpe, integrierter Motorvollschutz (KLF) mit Auslöseelektronik, serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen), IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Monitor und Wilo-IR-Stick, Steckplatz für Wilo IF-Module Modbus, BACnet, CAN, PLR, LON zur Anbindung an die Gebäudeautomation.

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
