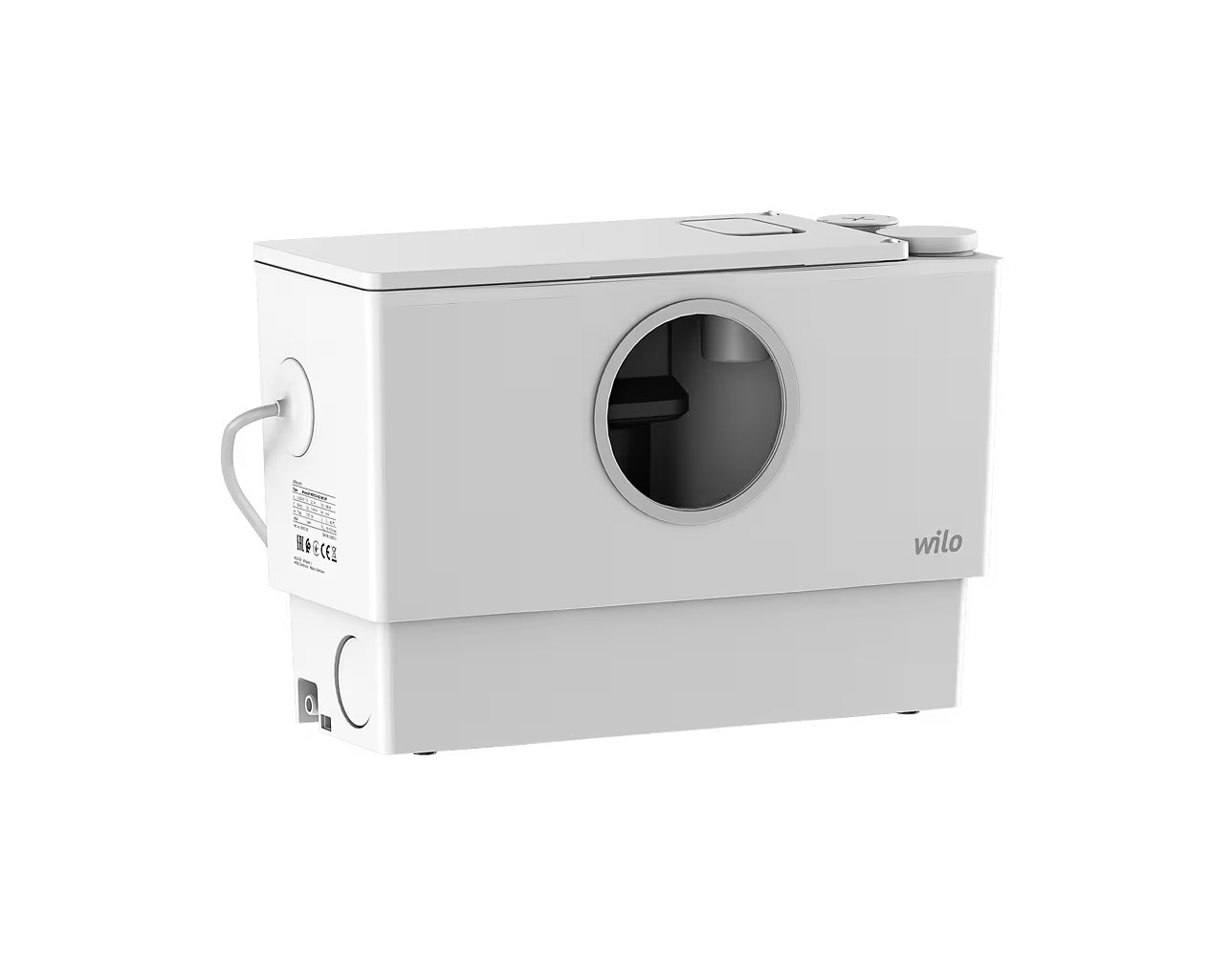

Wilo DrainLift MINI3-XS/WC-EF Hebeanlage 6095128 Abwasserhebeanlage

DrainLift MINI3-XS/WC-EF Hebeanlage  Abwasserhebeanlage Artikelnummer 6095128

Kompakte und anschlussfertige Hebeanlage für die Entwässerung von Waschbecken, Dusche, Badewanne und WC.

Fördermedium

Zur Sammlung und Förderung in häuslichen Bereichen von:

• Abwasser mit Fäkalien

Abwasserförderung nach 12050

Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-3.

Bei Anlagen nach 12050-3 die folgenden Punkte einhalten:

• Alle angeschlossenen Entwässerungsgegenstände sind im selben Raum installiert.
• Oberhalb der Rückstauebene ist eine weitere Toilette vorhanden.

Konstruktion

Kompakte, anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Tauchmotorpumpe ist mit einer rotierenden Schneide ausgestattet. Die Schneide zerkleinert zuverlässig die Fäkalien im Abwasser. Die Niveauerfassung erfolgt mit einem Vertikalschwimmerschalter. Die Entlüftung ist im Deckel integriert und mit einem Aktivkohlefilter ausgestattet.

Es stehen bis zu fünf Anschlüsse zur Verfügung:

• 1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.
• 2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.
• 1x Toilettenanschluss 110 mm (DN 110), nach vorne ausgeführt, werkseitig offen. − Bei Bedarf kann der WC-Anschluss waagerecht nach rechts ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen.
• 1x Druckanschluss 32/40 mm (DN 32/40), mit Rückflussverhinderer, nach oben ausgeführt, werkseitig offen.

- Max. Fördermenge: 9200 l/h
- Max. Förderhöhe: 8,4 m
- Spannung: 230 V, 50 Hz

-Leistungsaufnahme: 700 Watt
- Zul. Abwassertemperatur: 40° C , Max. Medientemperatur, kurzzeitig bis 5 min T  75° C
- Maße (L x H x B): 389mm x 270mm x 169 mm

Lieferumfang

• 1x Manschette für HT-Rohr DN 32/40 (32/40 mm)
• 2x Schlauchschellen 32-50 mm
• 1x Manschette für HT-Rohr DN 110 (110 mm)
• 1x Klemmring
• 1x Schlauchschelle 110-130 mm
• 2x Zulaufanschlüsse DN 50 (50 mm)
• 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
• 2x Rückflussverhinderer
• 2x Rohrschellen 50-70 mm
• 2x Schlauchschellen 32-50 mm
• 2x Verschlussstopfen
• 6x O-Ringe
• Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel
• Einbau- und Betriebsanleitung

Text und Bild:

Wilo
