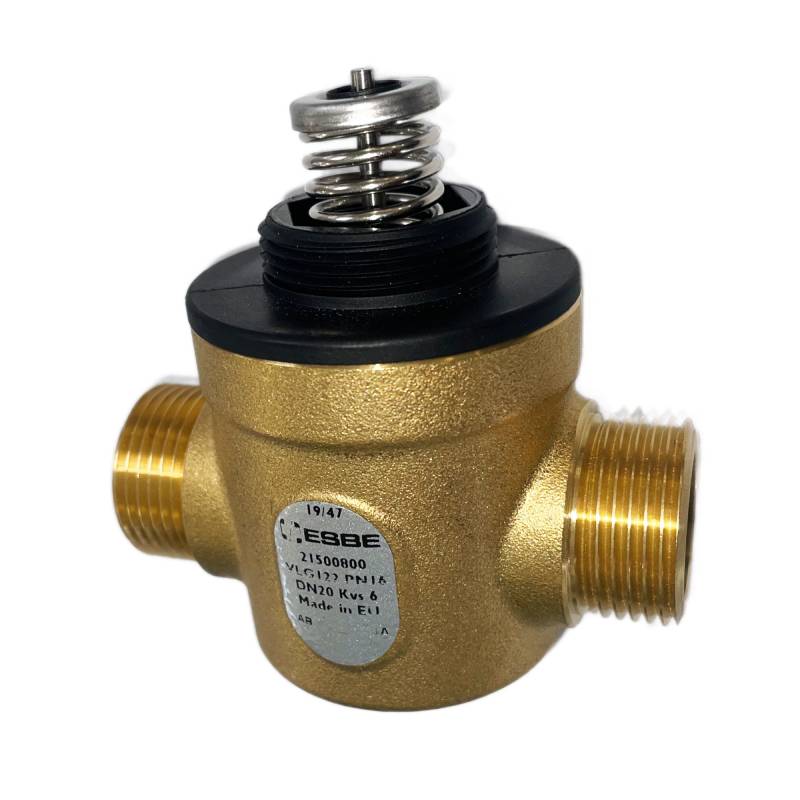

ESBE 2-Weg Kurzhubventil VLG122 DN 20 3/4" Kvs 6 21500800

ESBE 2-Weg Kurzhubventil VLG122 DN 20 3/4" Kvs 6 21500800

ESBE 2-Weg Kurzhubventil VLG122 DN 20 3/4" Kvs 6 21500800

ANWENDUNG

Die linearen ESBE Ventile der Serie VLG100 werden inwasserbasierten Heiz- und Kühlsystemen eingesetzt -
zum Beispiel bei Gebläsekonvektoren. Als Motorisierungkommen thermoelektrische Stellantriebe der Serie ALG400zum Einsatz.
Die kompakten Abmessungen der Ventil-Motor-Kombination erlauben auch die Montage beibeengten Platzverhältnissen.

BETRIEB

Das Ventil kann in jeder Position montiert werden. Wirempfehlen jedoch, von einer Montage mit nach untenhängenden Antrieb abzusehen. Die 3-Wege Variantenmit und ohne Bypass werden vorrangig als Mischventileingesetzt. Füll- und Ergänzungswässer müssen derVDI2035 entsprechen.

FUNKTION

Die 3-Wege Varianten können auch zum Verteilen eingesetztwerden. Der zulässige Druckabfall ist aber auf 1/3 desmaximalen Druckabfalls im Mischbetrieb beschränkt.Ohne montierten Stellantrieb wird die Ventilspindel herausgeschoben und das Ventil dadurch geschlossen (NC). Diesgilt auch bei einem montierten, aber stromlosen Stellantrieb.

AUSFÜHRUNGEN

Folgende Ausführungen sind erhältlich:• VLG122 2-Wege-Ventil mit Außengewinde(flachdichtend)

Bestellnummer: 21500800
