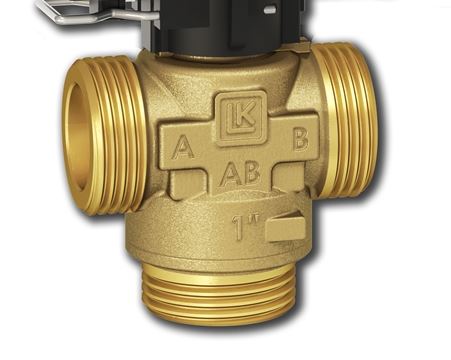

LK 525 MultiZone 3W 3-Wege Zonenventil DN 32 mit 3x 1 1/4" AG ohne Antrieb Art.Nr. 066418

LK 525 MultiZone 3W 3-Wege Zonenventil DN 32 mit 3x 1 1/4" AG ohne Antrieb Art.Nr. 066418

!!!!! Den passenden Antrieb 066061 finden Sie unter dem Artikel !!!!!


LK 525 3W Aussengewinde 1 1/4"

LK 525 MultiZone 3W ist ein motorisiertes 3-Wege Zonen­ventil für die Ein-/Aus-Regelung.
Das Zonenventil verfügt über einen Drehschieber, weshalb es einen höheren Differenz­druck
aushält und die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt.
Deshalb ist es besonders geeignet für die Verwendung mit Wärmepumpen,
bei denen es während der warmen Jahreszeit lange Unterbrechungen
zwischen den Wechseln geben kann.
Auf der Oberseite des Motors befindet sich eine ­Anzeige, die angibt, welcher Ventilanschluss geöffnet ist.
Das Zonenventil darf nicht so angebracht werden, dass der Motor unter der Ventileinheit platziert ist.


Bei einem Stromausfall bleibt der Ventilkegel in der Stellung stehen,
in der er sich gerade befindet.
In spannungslosem Zustand kann der Ventilkegel manuell in die Mittelstellung
gebracht werden, was den Durchfluss zwischen dem Heiz- und dem Trinkwasserkreis verteilt.
Den Motor demontieren und die Spindel um ca. 30° drehen
oder bis warmes Wasser durch beide Ventilanschlüsse fliesst.
Wenn die Spannung wieder vorhanden ist, das Ventil zurück in die Ausgangsstellung
drehen und den Motor wieder montieren.

Bitte beachten Sie, dass der Motor nur in einer Stellung montiert werden kann.
Das Ventil bedarf keiner Wartung. Kontrollieren Sie die Installation regelmäßig.


Technische Daten:

- Anschluss: 1 1/4" G(Aussengewinde)
- Baulänge Umschaltventil: 88mm
- Kvs m³/h: 13
- Arbeitstemperatur: Min. +5°C/Max. +80°C (+90°C kurzfristig)
- Max. Arbeitsdruck: 1,0 MPa (10 bar)
- Umgebungstemperatur: Min. +1°C/Max. +60°C
- Flüssigkeit 1: Wasser - Glykol max. 50%
- Flüssigkeit 2: Wasser - Ethanol max. 30%

Hinweis:

Um dieses Produkt  in die Hausinstallation integrieren zu können, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.

Bestellnummer: 066418
