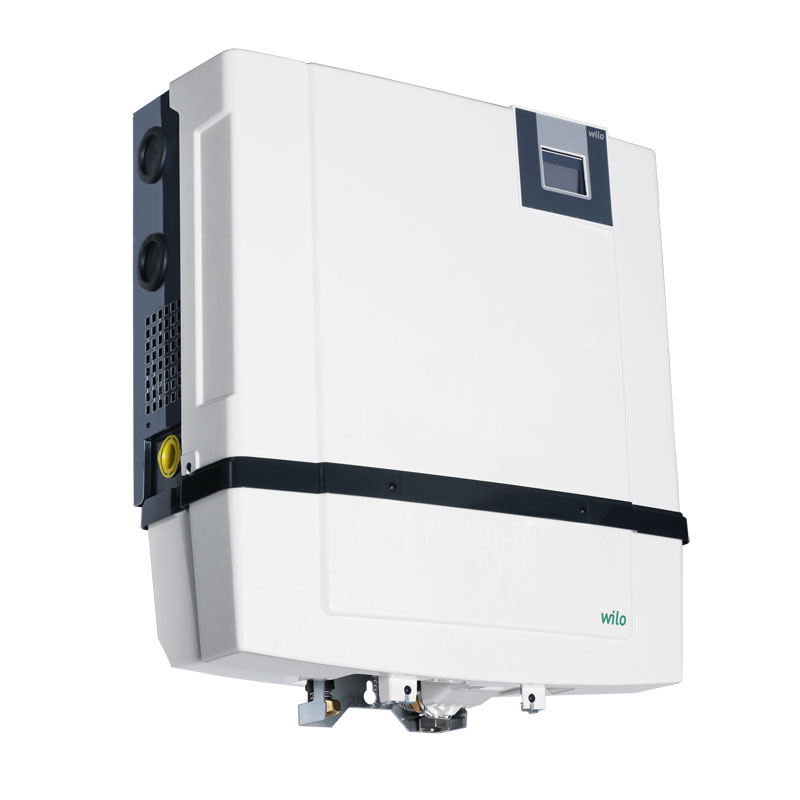

Wilo RAIN3-24 EM 2551471 Regenwassernutzungsanlage Nachfolger für WILO RainSystem AF 11 Comfort

Wilo RAIN3-24 EM 2551471 Regenwassernutzungsanlage Nachfolger für WILO RainSystem AF 11 Comfort

Wilo RAIN3-24 2551471

Die Wilo-RAIN3 ist eine Regenwasser-Nutzungsanlage zur Einsparung von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-Spülkästen oder Gartenbewässerung. Durch ihre kompakte und standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation bzw. jeder Austausch einfacher und schneller. Ferner führt die intuitive Schnittstelle des Touch-LCD in Kombination mit zahlreichen smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und einer hohen Zuverlässigkeit.

Besonderheiten / Produktvorteile

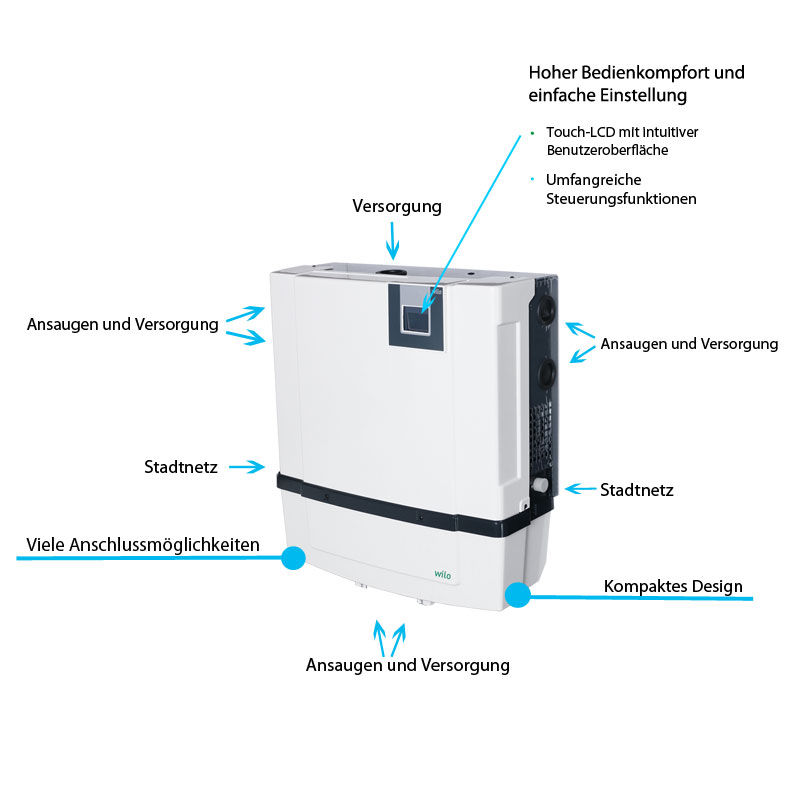

- Einfache Installation dank steckerfertigem System und kompakter Bauform mit verschiedenen Hydraulikanschluss-Optionen

- Komfortable Bedienung und einfache Einstellungsfunktionen dank einer einzigartigen Kombination aus intuitiver LCD-Touchscreen-Bedienung und einer Vielzahl von Funktionen

- Hohes Niveau an Zuverlässigkeit dank integrierter Selbstschutzroutinen

- Hygienesicherheit dank eines Vorbehälters mit Sicherheitseinrichtung gemäß DIN 1989 und EN 1717

- Einfache Wartung mit direktem Zugang zu den Systembauteilen

- Leiser Betrieb bei wohnraumnaher Installation

Ausstattung / Funktionen

Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

- HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert

- 11 l Vorbehälter für die Frischwassernachspeisung mit Schwimmerventil

- 3-Wege-Ventil

- Vorder- und rückseitiger Deckel

- druckseitiger Anschluss, Schlauch Rp 1"

- saugseitiger Anschluss, Schlauch Rp 1"

- Anschluss für städtisches Wasserversorgungsnetz R ¾"

- 1,5 m Netzanschlusskabel und Stecker

- 4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter

- 4…20 mA Druckgeber

- Im Vorbehälter installierter Überlauf-Sensor

- Akustischer Alarm

- Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung

- Elektronisches Steuergerät mit Farb-LCD-Touchscreen

Bedienung / Display

- Display an Farb-LCD-Touchscreen

- Permanentanzeige für den Füllstand in der Zisterne, druckseitigen Anlagendruck, Betriebsstatus der Steuerungsschnittstelle

- Protokollierung der 10 letzten Störungen

Steuerung

Voll-automatische Regelung von:

- HiMulti 3 P selbstansaugende Kreiselpumpe

- Einstellbarer Auslösedruck

- Betriebsmodi der Anlagen (manuell oder automatisch)

- 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und städtischem Wasserversorgungsnetz

- Füllstandsüberwachung der Zisterne

- Vorbehälter-Überlauf-Erkennung

- Pumpen-Trockenlaufschutz

- Selbstansaug-Unterstützung

- Automatische Wassererneuerung Vorbehälter

- Betriebs- und Störmeldungen

- Optional externer Alarm oder Störmeldung

- Optionale Tauchmotorpumpe (Zisternenpumpe)

Überwachung

- Regenwasser-Füllstand im Speicherbehälter dank 4…20 m Füllstandssensor

- Aktueller Versorgungsdruck

- Pumpen-Trockenlaufschutz

- Kontinuitätsüberwachung der Sensorkabel

- Schutz der Pumpen-Netzspannungsversorgung über Leitungsschutzschalter

- Vorbehälter-Überlauf

Schnittstellen

- Relais für optionale Tauchmotorpumpe

- Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT verfügbar

- Potenzialfreier Kontakt für Sensor zur Überlauf- oder Rückstau-Erkennung

Technische Daten:

-Förderhöhe max.: 40m

-Fördermenge max. 4,5m³/h

-sauseitiger Rohranschluss: G 1

-druckseitiger Rohranschluss: G 1

-Gewicht: 21,5 kg

-Medientemperatur max.: 30 °C

Bestellnummer: 2551471
