DOYMA Quadro-Secura® Bauherrenpaket-Mehrsparte Hauseinführung f. Gebäude o. Keller 15m, 275800009095

DOYMA Quadro-Secura® Bauherrenpaket-Mehrsparte Hauseinführung f. Gebäude o. Keller 15m, 275800009095

Anwendung

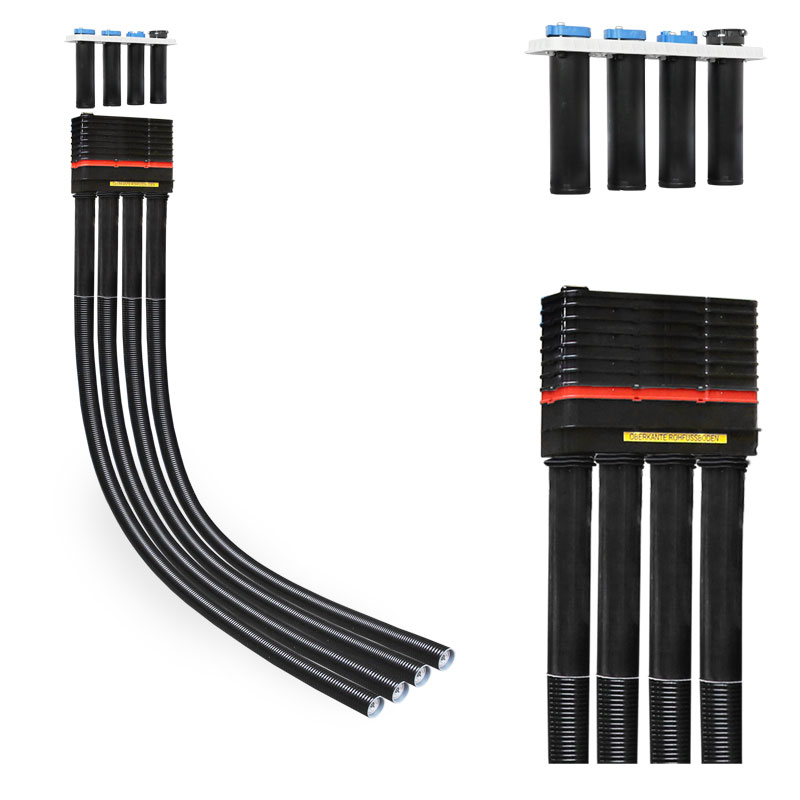

Mehrsparten-Hauseinführung als Reihen-Ausführung.
Einsatz in noch zu erstellenden Bauwerken aus WU-Beton.
Für die Gewerke Gas, Wasser, Strom und Telekommunikation.
Komplett mit erforderlichem Zubehör ausgestattet.

Verbesserte Montage-Eigenschaften durch Sichtkontrolle (Oberkante Hülsrohr rastet deutlich sichtbar in Halterung ein (Pfeile))

Produktvorteile

• DVGW-zugelassene Produkte nach VP 601 (B1)
• alle Gewerke mit gas- und druckwasserdichten Blindstopfen vorbelegt und vormontiert
• Geprüfte Gas- und Druckwasserdichtigkeit gem. DIN 18322: höchste Sicherheit durch Trennung aller Versorgungsleitungen
• das Dichtungssystem ist als „radondicht“ zertifiziert
• kompakte und platzsparende Installation der Haus- und Netzanschlüsse und dazugehöriger Anschlusseinrichtungen
• flexible Belegung der einzelnen Sparten möglich
• späteres Auswechseln der Medienleitungen möglich (Relining)
• Versorgungsleitungen können unabhängig vom Baufortschritt eingeführt werden
• Universalabdichtung für alle gängigen Medienleitungen
• für alle gängigen flexiblen Gashauseinführungskombinationen einsetzbar / Abdichtung für RMA und Schuck im Paket enthalten
• biegesteifes Mantelrohr für die Einhaltung der Biegeradien
• werkseitig druckgeprüfte Mantelrohrsysteme (Prüfsiegel)
• Abdichtung für Entsorgungsleitungen im Paket enthalten (4 x HKD-Mauerkragen)

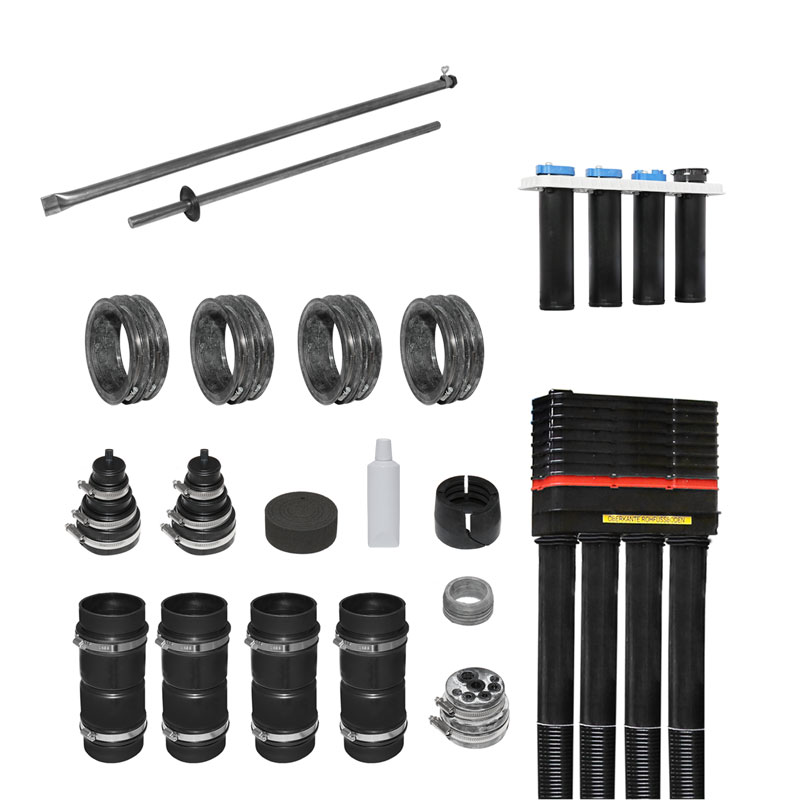

Lieferumfang (Komponenten)

• 1x Quadro-Secura® Basic MB-R4+

Installationsteil inkl. der vormontierten Gewerkeabdichtungen:
Gas: DN 25 Gas-Hauseinführungen von RMA und Schuck
Wasser: AD 32, 40, 50 mm
Strom: AD 26 – 36 mm
Telekom: Bis 7 Leitungen mit 2 x 5 – 7 mm, 3 x 7 – 13 mm, 1 x 14 – 18 mm und 1 x 19 – 22 mm

• 1 x Quadro-Secura® Basic FUBO-E-R4+

Rohbauteil zum Einbetonieren in die Bodenplatte inkl. biegesteifen Mantelrohren DN 90 (Länge 15 m).

• 4 x Verbindungsmuffen (2726)

zum Anschluss und zur Verlängerung der biegesteifen Mantelrohre und zur Aufnahme der Mantelrohrendstopfen.

• 4 x Mantelrohrendstopfen (2704)

für die Abdichtung der Mantelrohre und Leitungen.

• 1 x Ergänzungsset Schuck

für die Abdichtung der Gas-Hauseinführung
von Schuck (RMA vormontiert)

• 4 x HKD Mauerkragen DN 100

zur Abdichtung von Entsorgungsleitungen in Betonwänden oder Bodenplatten aus wasserundurchlässigem Beton

• 1 x Gleitmittel (2780)

Bestellnummer: 275800009095
