Gebo Temperguss Klemmverbinder TYP O, beidseitig zum Klemmen 1/2" (21,3mm) 01.150.02.01

Gebo Temperguss Klemmverbinder TYP O, beidseitig zum Klemmen 1/2" (21,3mm) 01.150.02.01

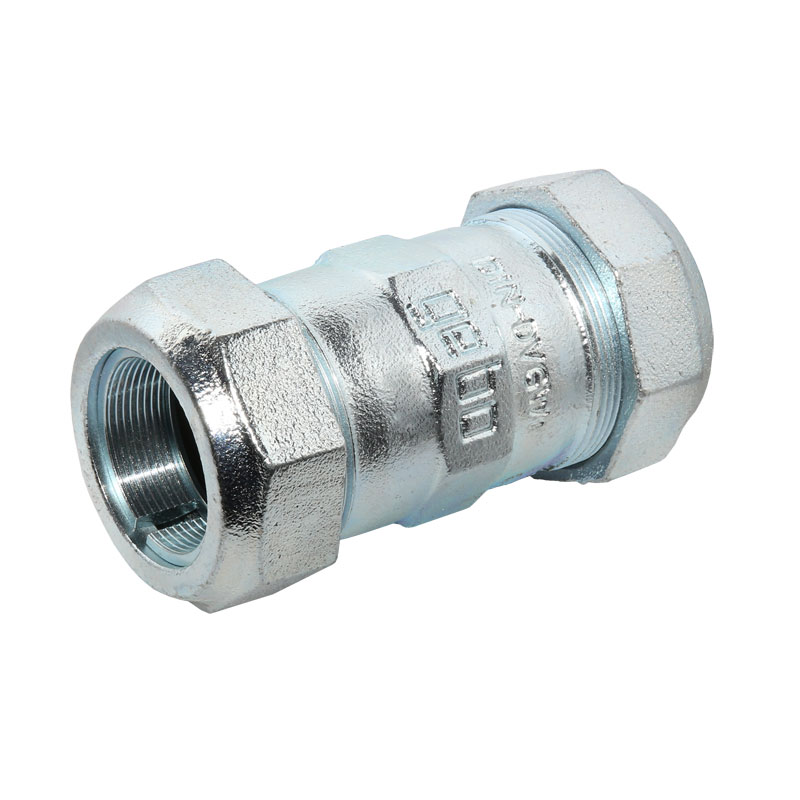

GEBO-Temperguss-Klemmverbinder für Stahlrohre - Kupplung 21,3 mm x 21,3 mm (1/2“)

Der Problemlöser für viele Anwendungsbereiche, ein unentbehrlicher Helfer insbesondere bei der Sanierung im Altbau. Vergessen Sie das kosten- und zeitaufwendige Schweißen und Gewindeschneiden bei der Verlegung von Rohrleitungen aus Stahl. Mit den GEBO-Temperguss-Klemmverbindern sind sowohl Reparaturen als auch Ab- und Übergänge bei bestehenden Stahlleitungen schnell zu realisieren. Auch bei der Neuinstallation von Rohrleitungen für die Medien Wasser, Gas, Druckluft, Heizöl (nach DIN 51603-1) und Dieselkraftstoffe (nach DIN EN 590) vereinfacht das Klemmverbinder-System die Verlegung von Rohrleitungen aus Stahl.

Anwendungsbereiche:

• Trinkwasserinstallation
• Heizungsleitungen
• Hausanschlussleitungen für die Trinkwasserversorgung
• Gasleitungen (außerhalb von Gebäuden)
• Feuerlöschleitungen
• Druckluftleitungen
• Heizöl- und Dieselkraftstoffleitungen (TRBF beachten)
• Kühlmittelleitungen (bedingt)
• max. Betriebsdruck: Wasser PN 10 (bis 3/4") bzw. PN 16 (ab 1"), Gas PN 5, Druckluft PN 12,5, Öl PN 6
• Temperaturen: Trinkwasser: Kaltwasserbereich: bis 25 °C / Heizwasser: bis 80 °C / Gas: –20 bis +60 °C / Öl: 40 °C

Vorteile:

• für viele Anwendungsbereiche geeignet bzw. zugelassen
• günstig und zeitsparend, da ein Gewindeschneiden und Schweißen nicht erforderlich ist
• für den dauerhaften Einsatz geeignet
• kraftschlüssig, das heißt zug- und schubfest
• abwinkelbar (bis zu 3°, bei Kupplungen und T-Stücken 2 x 3° = 6°)
• als Potentialausgleich geeignet
• Montageanleitung liegt jedem Klemmverbinder bei

Werkstoffe, Eigenschaften und Details:

• Verschraubungskörper: Temperguss EN-GJMB 350-10, EN 1562
• Konusmutter/Flansch: Temperguss EN-GJMB 350-10, EN 1562
• Klemmring: Stahl verzinkt, St 52, DIN EN 10025
• Vorlegering: Stahl verzinkt, St 37-3, DIN 1623-2
• Dichtring: NBR
• Verzinkung: Feuerverzinkung der Verschraubungskörper, Flanschteller und Konusmuttern (Schmelztauchverzinkung nach DIN EN 10242)
• Alle Vorgaben der Trinkwasserverordnung werden eingehalten.
• Die im Rahmen der Zerspanung anfallende Freilegung von Flächen wird galvanisch verzinkt nach DIN 50961.
• Stahlklemmringe und Vorlegeringe sind ebenfalls galvanisch verzinkt nach DIN 50961.

Zulassungen und Prüfungen (17,2 – 60,3 mm):

• Für Stahlrohr: DIN EN 10255 (früher DIN 2440 / 2441), DIN 2442 und DIN 2448 / DIN 2458 Reihe 1, ISO 65
• Wasser: W534, DVGW-Reg.-Nr.: DW-8511AU2216
• Gas: DIN 3387-1,DVGW-Reg.-Nr.: NG-4502AP1454
• VdS-geprüft ab DN 25 (Feuerlöschleitungen)
• Heizöl und Dieselkraftstoffe: bauaufsichtliche Zulassung DIBT, Zul.-Nr.: Z-38.4-212

Daten und Maße:

• Nenndurchfluss: DN 15
• Stahlrohr Außen-Ø: 21,3 mm
• Gewicht: 0,4 kg
• Baulänge: 120 mm
• Schlüsselweite: 41 mm
• min. Einschubtiefe: 30 mm
• max. Einschubtiefe: 50 mm
• Hersteller-Art.-Nr. 01.150.02.01

Bestellnummer: 01.150.02.01
