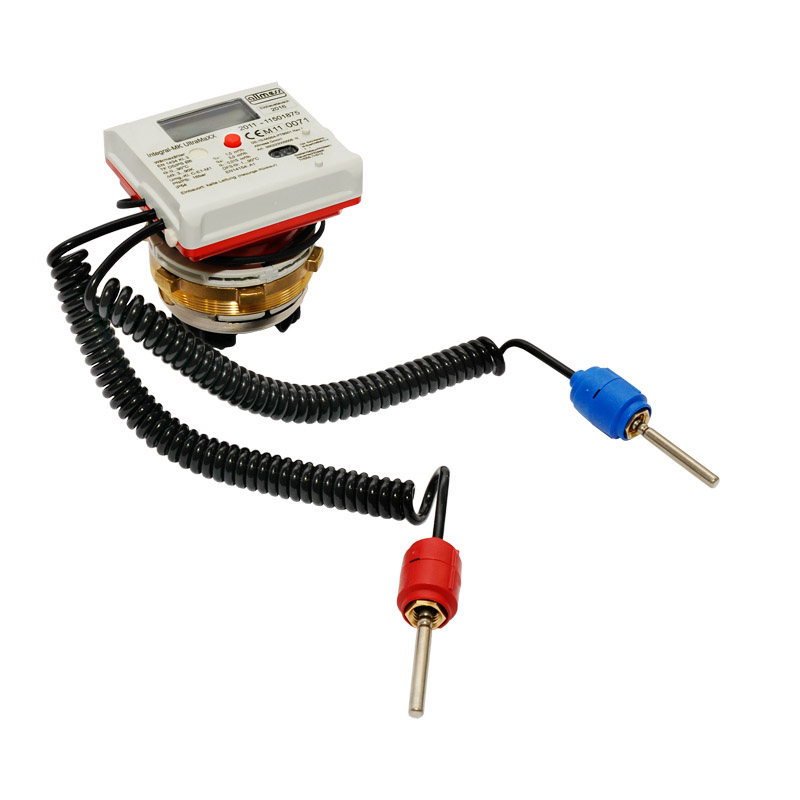

Ultraschallmesskapselwärmezähler Integral-MK Ultra MaXX 1,5
incl. Eichgebühr, Eichung beglaubigt
Artnr.: 560223002006G
Ersetzt den MK Maxx Qn 1,0
Der neue Allmess Kompaktwärmezähler Integral-MK UltraMaXX löst den Integral MK MaXX ab.
Der Integral-MK UltraMaXX vereint erstmalig das bewährte Messkapselsystem und die innovative Ultraschalltechnologie.
Er besteht aus einer Ultraschallmesskapsel, in der sich keine beweglichen Teile befinden.
Der Zähler ist somit verschleißfrei im Einsatz.
Das abnehmbare Rechenwerk kann mittels Halterung bequem an der Wand befestigt werden,
was jederzeit eine gute Ablesbarkeit des Displays ermöglicht.
Durchfluss -Sensor:
qp 1,5: gesamter Messbereich 0,002 bis 3,3 m3/h
In Messkapselausführung und Ultraschalltechnologie
Verbindungskabel zum Rechenwerk: 0,5-m
Metrologie: MID-Zulassung Klasse 2, 1:250
Eichung in Klasse 3, 1:100
Oberer Durchflussgrenzwert qss : 3,3 m3/h
Maximaler Durchfluss qs : 3 m3/h
Nenndurchfluss qp : 1,5 m³/h
Minimaler Durchfluss qi : 15 l/h
Anlaufwert qc : 2 l/h
Schutzklasse : IP67
Druckverlust bei qp : 0,25 bar
Druckverlust bei 500 l/h : 0,028 bar
Druckstufe bar : PN 16
Betriebstemperatur : 1-90°C
Rechenwerk
Temperaturbereich : 0...150°C (0…90° bei Wendelka belfühler)Temperaturdifferenz ?t : 3 ...150K (3…90K bei Wendelkabelfühler)LC-Anzeige (8-stellig) kWh : 99999999 (Standard)
MWh : 99999,999
m³/h : 999999,99
Spannungsversorgung 6+1 Jahr
Umgebungsklasse EN 1434-Klasse C, MID: E1, M1
Schutzklasse IP54
Umgebungstemperatur : 5-55°C
Optische Schnittstelle, 18 Monatsendwerte, Energieanzeige (kWh), Volumen (m3), Vorlauf-,
Rücklauftemperatur, Temperaturdifferenz, Momentan-Durchfluss (l/h), Leistung (kW),
Fehlerspeicher, Fließrichtungserkennung, Verschmutzungswarnung
Temperaturfühler
Pt 500, direktmessend DS6 (Durchmesser 6,0 mm), mit Wendelkabel ca. 1,2 m, 0-90°C
Typ: INTEGRAL-MK UltraMaXX 1,5 Best.-Nr.: 560223000006
Konformitätsgebühr für Wärmezähler bis Qp 2,5 m3/h
Lieferumfang:
Kompaktwärmezähler mit Messkapsel-Durchfluss-Sensor in Ultraschall-Technologie mit
abnehmbarem Rechenwerk und MID-Zulassung, direktmessenden Temperaturfühlern (Typ
DS6), Dichtungs- und Plombiermaterial
Gesamtbauhöhe mit Rechenwerk im EAT: 120mm
Gesamtbauhöhe ohne Rechenwerk im EAT: 80mm
Dieser Zähler ist nicht Funk vorbereitet ! Bitte beachten Sie die Gesetzesänderung der Heizkosten Vorordnung seit 01.12.2021, die bezüglich der Fernauslesung der Messtechnik und Bereitstellung der Daten dem Mieter gegenüber, speziell ab dem 01.01.2022, der monatlichen Bereitstellung der Daten für den Mieter und des 3 + 3 Kürzungsrechtes bei Verwendung von nicht Fernauslesbarer Messtechnik.
|
013G0290
