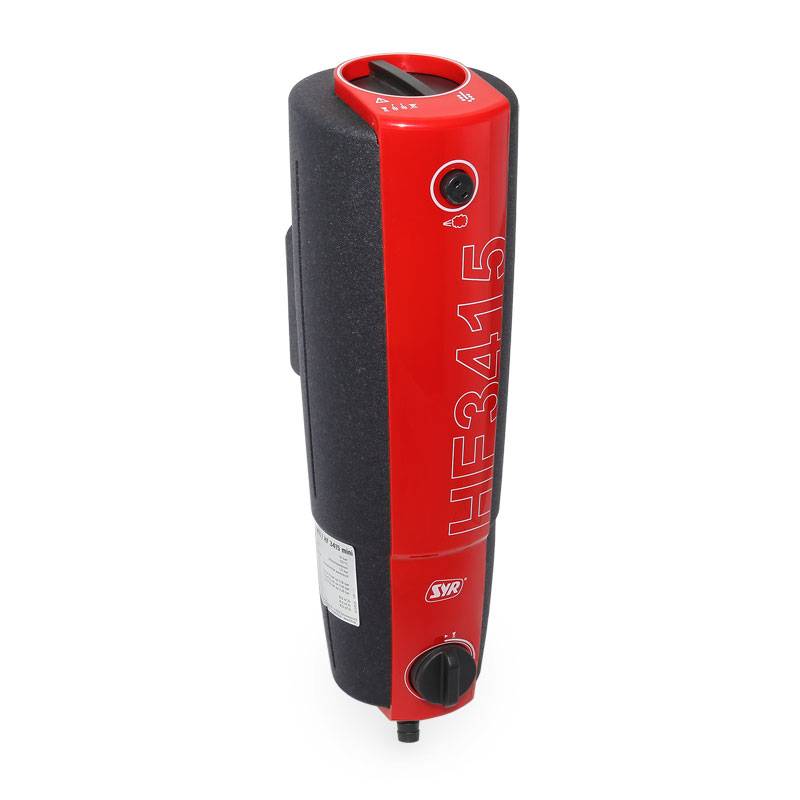

SYR Heizungsfilter HF 3415 3415.00.000 (ohne Kreutzflansch - bitte als Zubehör mitbestellen)
Der rückspülbare Heizungsfilter HF 3415 wird in Warmwasserheizungskreisläufen nach DIN EN 12828
zur Filtration, Entschlammung, Magnetabscheidung und Entgasung eingesetzt.
Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme),
die zu Funktionsstörungen an Kontroll- und Regelorganen führen können,
entfernt die leistungsfähige Filterkombination ebenso wie störende und korrosive Gase (z.B. Stickstoff, Sauerstoff).
Mit dem SYR Kreuzflansch kann der HF 3415 komfortabel angeschlossen werden.
Zum Einsatz in größeren Objekten wird der Heizungsfilter mit einem 2-fach- oder 3-fach-Verteiler
und dem entsprechenden Flansch angeschlossen.
Vorteile:
*automatische Befüllung der Heizungsanlage nach DIN EN 1717
*patentierte Pearl-Technologie filtert feinste Schmutzpartikel aus dem Heizungswasser
*automatische Entgasungsfunktion
*trocken gelagerte Magnetlanze gegen Magnetit
*effektive Rückspülung mit Frischwasser
*komfortable Montage mit Kreuzflansch (Zubehör)
Einbau:
Das Gehäuse des Heizungsfilters wird grundsätzlichin senkrechter Lage in die Vor- oder Rücklaufleitung eingebaut.
Der Raum für die Installation muss trocken und frostfrei sein.
Um die reibungslose Rückspülung zu gewährleisten, gilt es unterhalb des Heizungsfilters mindestens 400 mm Freiraum einzuhalten.
Der zum Einbau benötigte Kreuzflansch erlaubt den Anschluss einer manuellen oder automatischen Heizungsbefüllung.
Wir empfehlen die Montage der komfortablen automatischen FüllCombi BA Typ 6628.
Die Installation ist so auszuführen, dass eine Stagnation vermieden wird (Zuleitung max. 10 x DN).
Der Einbau erfolgt mit dem separat zu bestellenden Kreuzflansch. Er ist sowohl für waagerechte als
auch für senkrechte Rohrleitungen geeignet. Unter Beachtung der Fließrichtung wird der Kreuzflansch
spannungsfrei in die Rohrleitung installiert. Die Flanschfläche muss vertikal ausgerichtet sein.
Wartung:
Je nach Verschmutzungsgrad sollte der Heizungsfilter in regelmäßigen Zyklen zurückgespült werden.
Das Rückspülwasser (3 Liter) sollte mit einem geeigneten Schlauch abgeleitet oder in einem Eimer
aufgefangen werden. Für den Rückspülvorgang muss ein normengerechter Trinkwasseranschluss
am Kreuzflansch hergestellt sein, damit der Filter während der Rückspülung von oben nach unten
abgespült werden können. ie Rückspülung kann mit der Rückspülautomatik RSA 2316.00.081 automatisiert werden.
Technische Daten:
Medium: Heizungswasser
Betriebsdruck: max. 10 bar
Betriebstemperatur: max. 110C°
Einbaulage: Hauptsache senkrecht
Durchflussleistung/Druckverlust DN20 bis DN32: 2m³/h / 0,1bar
Kvs-Wert: 8,5
Mindestdruck zur Rückspülung: 1,5bar
Gesamthöhe: 379mm |
